產品介紹
單雙梁縣挫起重機可以直接安裝在現有廠房的屋頂結構上，不再需要牛脆，客戶可以節省空間和降低成本，并把全部廠房空問用于生產。此起重機系列車運行板限尺寸小，重物可被吊運到離廠房墻面很近的位置，開可通過制端昌臂，使小車的行駛范壓B出起重機蹄距0.單梁懇桂起重機最大噸位10噸，最大跨度24米雙梁縣掛起重機，最大起重里20噸。產品特性1.嘉穩定性
(1)剛性字梁可優化載荷分配
(2)經過優化設計的端梁適合廠房結構
(3)由F端梁的獨特設計，吊鉤極限尺寸小，載荷可被快速吊運到離「房墻直很近的位蓋(4)標準剛性字采可尤化就荷分配2.個性化配置
(1)通過使用外伸總臂，可使小車的行駛范圍超出起重機跨路(2)在需要的情況下，可用于車間的特定區域(3)如果加選連鎖裝蓋，則小車可往返F起重機主梁和單軌吊之間。
3.設備選件
我們提共多樣化的設備選件，使通用起重機滿足客戶的不同應用需求(1)手電門可自動調節起升高度，有助于吊具()由手電門開關控制(3)由配有比例按鈕的雙向無線電控制板控制(4)平滑啟動，可防搖
(5)配有水平導輪的端梁能夠防止重物偏移，避免對起重機軌道產生側向力(6)限位開關或松繩繼電器可保護電動葫蘆和重物免受損害(門旁路控制系統可防止在小車行走軌道沿線出現障礙物時發生碰撞
(8)防撞保護和起重機距離控制器可確保多臺起重機在一崇軌道 上安全運行(9)配有兩臺小車的起重機便F搬運長件和笨重物種類齊全的吊具可滿足各種需求。
產品參數
| 起升重量 | 0.5，1，2，3，5 | ||
| 跨度 | 3-16 | ||
| 起重機運行結構 | 運行速度（m/min） | 20/30 | |
| 電動機 | ZDY12-4;N=2X0.4kw；=1380r/min | ||
| 起重機構 | 電動葫蘆 | 型式 | CD1/MD1 |
| 起升速度（m/min） | 8/0.8 | ||
| 起升高度（m） | 6;9;12;18;24;30 | ||
| 運行機構 | 運行速度（m/min） | 20/30 | |
| 電動機 | 錐形轉子電動機 | ||
| 工作制度 | 中級 | ||
| 電源 | 三相交流 380V50Hz | ||
| 車輪直徑 | 0.5-3T | Φ134 | |
| 5T | Φ154 | ||
| 適用軌道工字鋼 | 0.5-2T | 20a-45c | |
| 3-5T | 32a-45c | ||

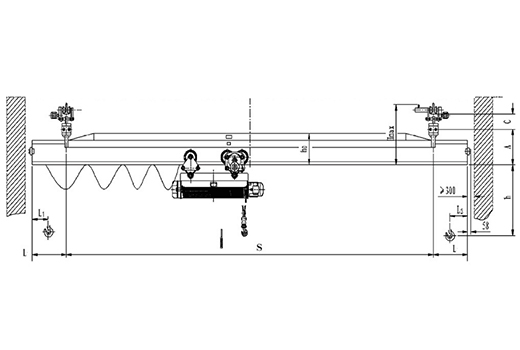

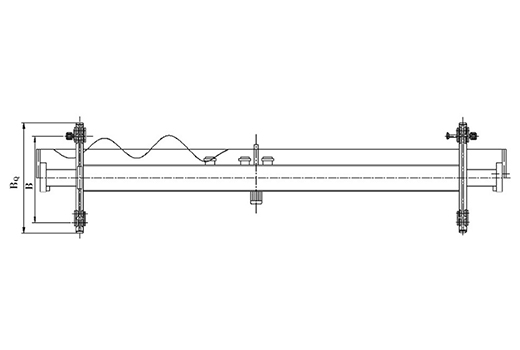

| 額定負荷 | S | L | 3、3.5、4、4.5 | 5、5.5、6、6.5、7、7.5 | 8、8.5、9、9.5、10、10.5、11、11.5、12 | 12.5、13、13.5、14、14.5、15、15.5、16 | ||||||||||||||||||||||||
| L | （m) | 4.5、5、5.5、6、6.5、7、7.5、8、8.5、9 | 10、10.5、11、11.5、12、12.5、13、13.5、14 | 14.5、15、15.5、16、16.5、17、17.5、18 | ||||||||||||||||||||||||||
| 0.5T | A | （mm) | 360 | 410 | 440 | |||||||||||||||||||||||||
| h | 500 | |||||||||||||||||||||||||||||
| h0 | 200 | 273 | 328 | 362 | ||||||||||||||||||||||||||
| RMAX | 657 | 657 | 707 | 737 | ||||||||||||||||||||||||||
| I | 750 | 1000 | ||||||||||||||||||||||||||||
| I1 | 234 | |||||||||||||||||||||||||||||
| I2 | 153.5 | |||||||||||||||||||||||||||||
| B | ||||||||||||||||||||||||||||||
| K | ||||||||||||||||||||||||||||||
| 1T | A | （mm) | 410 | 440 | 470 | |||||||||||||||||||||||||
| h | 660 | |||||||||||||||||||||||||||||
| h0 | 250 | 328 | 362 | 600 | ||||||||||||||||||||||||||
| RMAX | 707 | 737 | ~880 | |||||||||||||||||||||||||||
| I | 750 | 1000 | 1000 | |||||||||||||||||||||||||||
| I1 | 256 | |||||||||||||||||||||||||||||
| I2 | 134 | |||||||||||||||||||||||||||||
| B | 2500 | |||||||||||||||||||||||||||||
| K | 2000 | |||||||||||||||||||||||||||||
| 2T | A | （mm) | 440 | 470 | ||||||||||||||||||||||||||
| h | 840 | 840 | ||||||||||||||||||||||||||||
| h0 | 362 | 600 | ||||||||||||||||||||||||||||
| RMAX | 737 | ~800 | ||||||||||||||||||||||||||||
| I | 500 | 1000 | ||||||||||||||||||||||||||||
| I1 | 277.5 | 277.5 | ||||||||||||||||||||||||||||
| I2 | 152.5 | 152.5 | ||||||||||||||||||||||||||||
| B | 2000 | 2500 | ||||||||||||||||||||||||||||
| K | 1500 | 2000 | ||||||||||||||||||||||||||||
| 3T | A | （mm) | 420 | 440 | ||||||||||||||||||||||||||
| h | 930 | |||||||||||||||||||||||||||||
| h0 | 395 | 630 | ||||||||||||||||||||||||||||
| RMAX | ~890 | ~910 | ||||||||||||||||||||||||||||
| I | 750 | 1000 | ||||||||||||||||||||||||||||
| I1 | 278.5 | |||||||||||||||||||||||||||||
| I2 | 151 | |||||||||||||||||||||||||||||
| B | 1500 | 2000 | ||||||||||||||||||||||||||||
| K | 1000 | 1500 | 2500 | |||||||||||||||||||||||||||
| 5T | A | （mm) | 420 | 450 | 2000 | |||||||||||||||||||||||||
| h | 1185 | |||||||||||||||||||||||||||||
| h0 | 395 | 640 | ||||||||||||||||||||||||||||
| RMAX | ~890 | ~920 | 740 | |||||||||||||||||||||||||||
| I | 750 | 1000 | ||||||||||||||||||||||||||||
| I1 | 301.5 | |||||||||||||||||||||||||||||
| I2 | 170 | |||||||||||||||||||||||||||||
| B | 1500 | 2000 | 2500 | |||||||||||||||||||||||||||
| K | 1000 | 1000 | 1000 | |||||||||||||||||||||||||||
